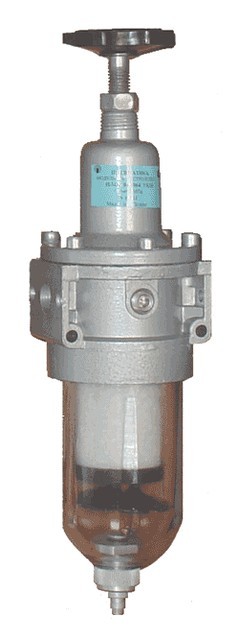

Модульное устройство типа П-МК04 для блоков

Модульное устройство типа П-МК04 для блоков

Модульное устройство типа П-МК04 для блоков
П-МК04
  • Условный проход мм: 10 16 25
  • Номинальное давление МПа: 1,0
  • Абсолютная тонкость фильтрации мкм : 5
  • Степень очистки % : 92
  • Степень влагоотделения % : -
  • Степень температуры точки росы С : 10
  • Нмаксимальный расход воздуха при давлении на выходе 0,63 МПа, м3/мин :
    • максимальный не менее: 1,25 2,0 4,5
    • минимальный не более: 0,16 0,2
  • Масса 0,40



Модульное устройство типа П-МК04 для блоков
принципиальная схема

Модульное устройство предназначен для очистки сжатого воздуха от капельной влаги и твердых частей.

Применяется в пневмосистемах при давлении от 0,10 до 1,0 Мпа.

Класс загрязнённости сжатого воздуха на входе 6, на выходе 1

Вибропрочность и виброустойчивость устройств соответствует II степени жёсткости.

Модульное устройство (фильтр-регулятор) типа П-МК04 (модуль) предназначен для очистки сжатого воздуха от капельной влаги и твердых частей, удаления конденсата, регулирования и автоматического поддержания величины давления на заданном уровне.
